مبدل حرارتی در پالایشگاه‌های نفت و گاز به عنوان یکی از مهم‌ترین تجهیزات حرارتی شناخته می‌شوند. این دستگاه‌ها نقش حیاتی در انتقال حرارت بین سیال‌های مختلف ایفا کرده و به این ترتیب شرایط لازم برای انجام فرآیندهای پالایش را فراهم می‌آورند. در پالایشگاه‌ها، مبدل انتقال حرارت برای گرم کردن، خنک کردن و تغلیظ مواد نفتی استفاده می‌شوند. در ادامه به طور کامل درباره کاربرد، دلایل اهمیت، عملکرد و انواع مبدل حرارتی در پالایشگاه‌ها صحبت کرده ایم. همراه ما باشید.
اساس عملکرد مبدل حرارتی در پالایشگاه
انواع مبدل‌های حرارتی با انتقال حرارت بین دو سیال، بدون تماس مستقیم آن‌ها با یکدیگر، فرآیندهای مختلف پالایش را ممکن می‌سازند. اساس کار این دستگاه‌ها بر مبنای اختلاف دما است؛ سیال داغ‌تر، گرمای خود را به سیال سردتر منتقل می‌کند. این انتقال حرارت می‌تواند برای گرم کردن، خنک کردن، تبخیر یا تغلیظ مواد مختلف در پالایشگاه مورد استفاده قرار گیرد.
اهمیت مبدل‌های حرارتی در پالایشگاه به دلیل قابلیت بازیابی انرژی حرارتی است. سیالی که حرارت خود را از دست داده است، می‌تواند مجددا وارد چرخه شده و گرم شود. همچنین، این تجهیزات در فرآیندهای مختلفی مانند سردسازی گازهای نفتی، چگالش گازها و تولید بخار داغ برای واکنش‌های شیمیایی کاربرد گسترده‌ای دارند. برای آشنایی بیشتر با نحوه کار مبدل حرارتی کلیک کنید.
کاربردهای مبدل‌های حرارتی در پالایشگاه‌ها
باتوجه به کاربردهای فراوان انواع مبدل حرارتی در پالایشگاه‌ها، در ادامه به طور کامل درباره آن‌ها توضیح داده‌ایم. علاوه بر کاربرد آن در پالایش نفت و گاز در بسیاری از صنایع دیگر نیز نقش مهمی دارد. جهت آشنایی با کابردهای آن به صفحه کاربرد مبدل حرارتی مراجعه نمایید.
1- پیش گرمکن‌ها، افزایش دمای سیالات قبل از ورود به برج‌های تقطیر
یکی از کاربردهای مهم آن‌ها، استفاده به عنوان پیش گرمکن است. قبل از ورود مواد اولیه به برج‌های تقطیر یا سایر واحدهای فرآیندی، به منظور افزایش راندمان و کاهش مصرف انرژی، آن‌ها را پیش گرم می‌کنند. این کار با انتقال حرارت از یک سیال داغ (مانند بخار یا هیدروکربن داغ) به سیال سرد ورودی (مانند نفت خام) در داخل مبدل صورت می‌گیرد. به این ترتیب، دمای سیال ورودی به حد مطلوب رسیده و برای ورود به مرحله بعدی فرآیند آماده می‌شود. استفاده از مبدل پیش گرمکن در پالایشگاه، باعث کاهش مصرف سوخت، افزایش ظرفیت تولید و بهبود کیفیت محصولات نهایی در پالایشگاه‌ها می‌شود.
2- کندانسور، تبدیل بخارات حاصل از فرآیند تقطیر به مایع
در فرآیندهای پالایش، بخارات حاصل از تقطیر نفت خام باید به مایع تبدیل شوند. اینجاست که مبدل حرارتی در پالایشگاه به عنوان کندانسور وارد عمل می‌شود. با انتقال حرارت از بخار به یک سیال سردتر، بخارات تقطیر شده سرد شده و به مایع تبدیل می‌شوند. این فرآیند به جداسازی و خالص‌سازی محصولات نفتی کمک شایانی می‌کند. مبدل‌های حرارتی در بخش‌های مختلف پالایشگاه، از جمله برج‌های تقطیر و واحدهای تصفیه، به کار می‌روند و نقش کلیدی در تولید محصولات با کیفیت و مطابق با استانداردها را ایفا می‌کنند.
3- اواپراتور، تبخیر سیالات
در این فرایند، مبدل حرارتی با انتقال حرارت از یک سیال گرم به سیال سرد، باعث تبخیر بخشی از سیال سرد می‌شود. این تبخیر می‌تواند برای جداسازی اجزای مختلف نفت خام و گاز طبیعی، تغلیظ محلول‌ها و یا تولید بخار مورد استفاده در فرآیندهای دیگر پالایشگاه مورد استفاده قرار گیرد. به عنوان مثال، در واحد تقطیر اتمسفری، مبدل انتقال حرارت به عنوان اواپراتور برای جداسازی اجزای سبک‌تر نفت خام از اجزای سنگین‌تر آن به کار می‌روند. همچنین، در واحدهای حذف ترکیبات گوگردی، از اواپراتورها برای جداسازی آب و سایر ناخالصی‌ها از گاز طبیعی استفاده می‌شود.
4- ریبویلر، تامین حرارت لازم برای تبخیر سیال در پایین برج‌های تقطیر
مبدل حرارتی در پالایشگاه‌ها با گرم کردن مایع در پایین برج‌های تقطیر، آن را به بخار تبدیل کرده و به این ترتیب به فرآیند جداسازی اجزای مختلف نفت کمک می‌کنند. به عبارت ساده‌تر، ریبویلر انرژی حرارتی لازم برای ادامه روند تقطیر در برج را تامین می‌کنند. از آنجایی که فرآیند تقطیر یکی از مهم‌ترین مراحل پالایش نفت است، اهمیت ریبویلرها یا مبدل حرارتی در این صنعت بر هیچکس پوشیده نیست!
5- مبدل حرارتی خنک‌کننده، کاهش دمای سیالات داغ
این تجهیزات با انتقال حرارت بین دو سیال، نقش مهمی در کنترل دما و خنک‌سازی فرآیندها ایفا می‌کنند. مبدل‌های حرارتی در پالایشگاه‌ها، اغلب برای خنک کردن محصولات نفتی داغ و کاهش دمای سیالات در بخش‌های مختلف فرآیند استفاده می‌شوند. با استفاده از مبدل حرارتی، نه تنها از آسیب دیدن تجهیزات جلوگیری می‌شود، بلکه راندمان فرآیند افزایش یافته و مصرف انرژی کاهش پیدا می‌کند. به طور خلاصه، مبدل حرارتی در پالایشگاه‌ها به عنوان خنک‌کننده عمل کرده و با کنترل دما، نقش مهمی در ایمنی، راندمان و بهینه‌سازی فرآیندهای پالایشی ایفا می‌کنند.
6- کنترل دما در واکنش‌های شیمیایی پالایشگاه
در واحدهای شیمیایی پالایشگاه‌های نفت و گاز، کنترل دقیق دما برای واکنش‌های شیمیایی اهمیت زیادی دارد. مبدل‌های حرارتی برای تأمین یا حذف حرارت لازم در این واکنش‌ها استفاده می‌شوند تا دما در محدوده مطلوب حفظ شود.
چرا مبدل‌های حرارتی در پالایشگاه‌ها اینقدر مهم هستند؟
دلایل مهمی وجود دارد که استفاده از مبدل حرارتی در پالایشگاه را مهم می سازد. برخی از این دلایل:
- • بهینه سازی انرژی: با بازیافت حرارت از سیالات داغ و انتقال آن به سیالات سرد، از اتلاف انرژی جلوگیری می‌شود و راندمان فرآیند افزایش می‌یابد.
- • تقطیر و جداسازی: در فرآیند تقطیر، مبدل‌ها برای گرم کردن یا خنک کردن مخلوط‌های هیدروکربنی و جداسازی اجزای مختلف استفاده می‌شوند.
- • کاهش هزینه‌ها: استفاده بهینه از مبدل‌ها باعث کاهش مصرف انرژی و هزینه‌های عملیاتی می‌شود.
- • کنترل فرآیندها: مبدل‌های حرارتی با کنترل دما و فشار سیالات، شرایط بهینه را برای انجام واکنش‌های شیمیایی و فیزیکی فراهم می‌کنند. این کنترل دقیق، تضمین‌کننده کیفیت محصولات نهایی و ایمنی فرآیند است.
- • افزایش راندمان: مبدل حرارتی پالایشگاهی با انتقال حرارت موثر، سرعت انجام فرآیندها را افزایش داده و در نتیجه ظرفیت تولید را بالا می‌برند.
- • تولید محصولات با کیفیت‌تر: کنترل دقیق دما و فشار در مبدل انتقال حرارت، امکان تولید محصولات با کیفیت بالاتر و مطابق با استانداردهای جهانی را فراهم می‌کند.
- • کاهش آلودگی محیط زیست: با بهبود راندمان و کاهش مصرف انرژی، مبدل حرارتی صنعتی به کاهش انتشار آلاینده‌ها و حفظ محیط زیست کمک می‌کنند.
جهت آشنایی بیشتر با اهمیت وجود این دستگاه پیشنهاد می کنیم مطلب مزایای مبدل حرارتی را مطالعه کنید.
انواع مبدل‌های حرارتی در پالایشگاه
انواع مختلفی از مبد ل‌های حرارتی در پالایشگاه‌های نفت و گاز کاربرد دارند. برخی از آن‌ها شامل:

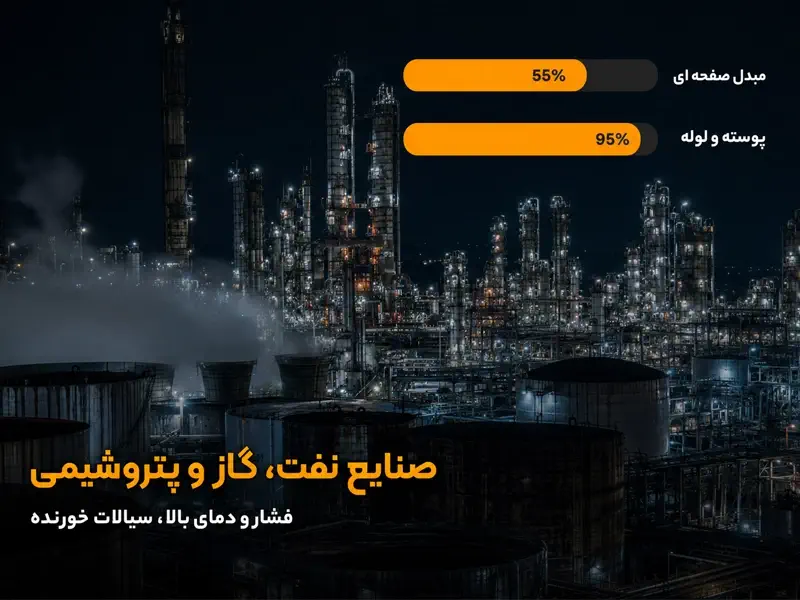

- • مبدل حرارتی پوسته و لوله: این نوع مبدل‌ها پرکاربردترین نوع مبدل حرارتی در پالایشگاه‌ها هستند. در این مبدل‌ها، لوله‌هایی درون یک پوسته قرار می‌گیرند و سیالات مختلف در داخل و خارج لوله‌ها جریان می‌یابند. انتقال حرارت بین سیالات از طریق جداره لوله‌ها صورت می‌گیرد.
- • مبدل حرارتی صفحه‌ای: این مبدل‌ها از صفحات موازی تشکیل شده‌اند که بین آن‌ها واشرهایی قرار دارد. سیالات مختلف در کانال‌های بین صفحات جریان می‌یابند و انتقال حرارت از طریق صفحات صورت می‌گیرد.
- • مبدل هواخنک: این نوع مبدل‌های حرارتی برای خنک سازی سیالات با استفاده از هوای محیط استفاده می‌شوند. در این مبدل‌ها، لوله‌هایی حاوی سیال داغ در معرض جریان هوا قرار می‌گیرند.
عوامل موثر در انتخاب نوع مبدل حرارتی پالایشگاهی
- • نوع سیالات: نوع سیالات، دما، فشار و ویسکوزیته سیالات در انتخاب نوع مبدل حرارتی موثر است.
- • میزان انتقال حرارت مورد نیاز: ظرفیت انتقال حرارت مورد نیاز برای فرآیند، در انتخاب نوع و اندازه مبدل موثر است.
- • فشار کاری: فشار کاری سیالات در انتخاب نوع و جنس مواد ساخت مبدل صنعتی موثر است.
- • خوردگی: نوع سیالات و شرایط عملیاتی ممکن است باعث خوردگی مبدل شود. بنابراین، انتخاب مواد مقاوم در برابر خوردگی بسیار مهم است.
- • قیمت: هزینه اولیه و هزینه‌های نگهداری مبدل حرارتی پالایشگاهی نیز در انتخاب نوع مبدل انتقال حرارت موثر است.
در انتخاب و خرید مبدل حرارتی برای پالایشگاه برای یک کاربرد خاص، باید تمام عوامل فوق را به دقت بررسی کرد و با توجه به شرایط عملیاتی، بهترین نوع مبدل را انتخاب نمود. جهت کسب اطلاعات بیشتر می توانید از طریق صفحه تماس با ما، با کارشناسان آرکاصدر ارتباط بگیرید.
آرکا تجهیز صدر، تولید کننده مبدل حرارتی پالایشگاهی
شرکت آرکاصدر با تکیه بر سال‌ها تجربه و دانش فنی، به عنوان بزرگترین تولید کننده مبدل حرارتی در ایران شناخته شده است. این شرکت صنعتی با بهره‌گیری از تجهیزات پیشرفته و مواد اولیه با کیفیت و استاندارد، قادر به طراحی و تولید طیف گسترده‌ای از مبدل‌های حرارتی متناسب با نیازهای صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهی و صنایع غذایی می‌باشد. مبدل‌های تولید شده توسط آرکاصدر با رعایت دقیق استانداردهای بین‌المللی و بهره‌مندی از آخرین فناوری‌های روز دنیا، از بالاترین سطح کیفیت و کارایی برخوردار هستند.
آرکا تجهیز صدر با ارائه خدمات جامع از جمله مشاوره فنی، طراحی، ساخت، نصب و راه‌اندازی، تمامی مراحل تولید و اجرای پروژه‌های مبدل حرارتی پالایشگاهی را به صورت یکپارچه انجام می‌دهد. مهندسان و متخصصان این شرکت با بررسی دقیق نیازهای مشتریان، بهترین و مناسب‌ترین نوع مبدل را پیشنهاد داده و آن را با بالاترین دقت و کیفیت تولید می‌نمایند. همچنین، آرکاصدر با ارائه خدمات پس از فروش و پشتیبانی فنی، اطمینان خاطر مشتریان را از عملکرد طولانی مدت و پایدار محصولات خود فراهم می‌آورد.
