دو نوع اصلی از انواع مبدل حرارتی، مبدل پوسته لوله و مبدل صفحه‌ای، به دلیل ساختار و عملکرد متمایز خود، کاربردهای گسترده‌ای در صنایع مختلف دارند. در‌این مطلب، به مقایسه جامع‌این دو نوع مبدل انتقال حرارت از جنبه‌های مختلف از جمله نوع سیالات، اجزا، انواع، نوع انتقال حرارت، تعمیر و نگهداری، احتمال خرابی و قیمت پرداخته‌ایم.
مقایسه مبدل پوسته و لوله یا مبدل حرارتی صفحه‌ای براساس نوع سیالات

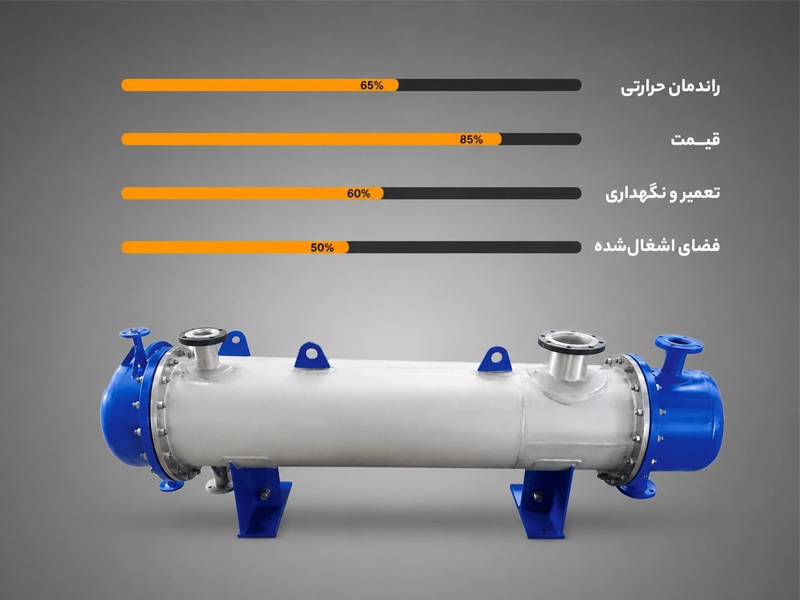

| نوع سیالات در مبدل حرارتی پوسته و لوله: این نوع مبدل به دلیل ساختار محکم و مقاوم خود، قابلیت تحمل فشار و دمای بسیار بالا را دارد. به همین دلیل، اغلب برای انتقال حرارت بین سیالاتی با ویسکوزیته بالا، سیالات حاوی ذرات جامد، سیالات خورنده و سیالاتی با فشار و دمای بالا استفاده می‌شود. همچنین،این اکسچنجرها برای سیالاتی که نیاز به تمیزکاری مداوم دارند، مناسب نیستند زیرا تمیز کردن داخلی لوله‌ها دشوار اس که یکی از معایب مبدل پوسته لوله است.
از‌این رو، در صنایع نفت، گاز و پتروشیمی که با سیالاتی با فشار و دمای بالا سروکار دارند، بسیار پرکاربرد هستند. به عنوان مثال، از مبدل حرارتی پالایشگاهی نوع پوسته و لوله، برای گرم کردن یا سرد کردن نفت خام استفاده می‌شود.

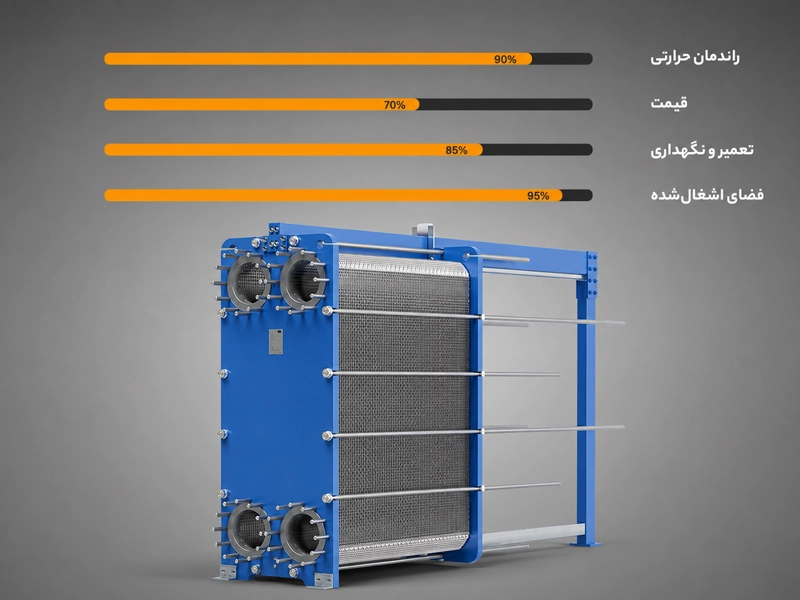

| نوع سیالات در مبدل حرارتی صفحه‌ای: این نوع اکسچنجر حرارتی به دلیل سطح تماس بسیار زیاد بین صفحات، بازده انتقال حرارتی بالایی دارد. مبدل‌های صفحه‌ای برای سیالاتی با ویسکوزیته پایین، سیالات تمیز و سیالاتی که نیاز به کنترل دقیق دما دارند، مناسب هستند.
همچنین، امکان تمیز کردن و تعویض صفحات در‌این نوع مبدل‌ها به راحتی وجود دارد. به همین دلیل، مبدل‌های صفحه‌ای در صنایع غذایی، دارویی و صنایع شیمیایی که به بهداشت و کنترل دقیق دما حساس هستند، مورد استفاده قرار می‌گیرند. برای مثال، از مبدل حرارتی صنایع غذایی مدل صفحه ای برای پاستوریزه کردن شیر استفاده می‌شود.
مطلب پیشنهادی: کاربرد مبدل حرارتی در دستگاه پاستوریزاسیون شیر
تفاوت مبدل حرارتی پوسته لوله با صفحه‌ای در اجزاء تشکیل دهنده
هر یک از‌این مبدل‌های حرارتی صنعتی دارای ساختار و اجزای منحصر به فردی هستند که بر عملکرد و کاربرد آن‌ها تأثیر می‌گذارد. این مبدل حرارتی پوسته و لوله با مبدل صفحه‌ای از لحاظ اجزای تشکیل دهنده به شرح زیر است:
| اجزای مبدل حرارتی پوسته و لوله: اکسچنجر پوسته و لوله از یک پوسته استوانه‌ای تشکیل شده است که درون آن دسته‌هایی از لوله قرار دارند. سیال گرم‌تر معمولاً در داخل لوله‌ها جریان می‌یابد و سیال سردتر در فضای بین لوله‌ها و پوسته جریان دارد.
| اجزای مبدل حرارتی صفحه‌ای: مبدل حرارتی صفحه‌ای از مجموعه صفحات نازکی ساخته شده است که به صورت موازی و با فاصله کمی از هم قرار گرفته‌اند. سیال‌ها به صورت متناوب بین صفحات جریان می‌یابند و تبادل حرارت بین آن‌ها از طریق صفحات صورت می گیرد.
اجزای تشکیل دهنده مبدل حرارتی پوسته و لوله
اجزای تشکیل دهنده مبدل حرارتی صفحه ای
تفاوت مبدل پوسته لوله با صفحه‌ای براساس نوع مبدل
| انواع مبدل حرارتی پوسته و لوله: از نظر جریان سیال، می‌توانند جریان موازی، مخالف یا ترکیبی باشند. لوله‌ها نیز می‌توانند تک پاس، دو پاس، ساده، vشکل یا مارپیچی باشند و پوسته نیز از نظر ظاهری می‌تواند استوانه‌ای، کروی یا بیضی باشد.
به عنوان مثال: یک مبدل پوسته لوله فین‌دار و جریان مخالف برای گرم کردن روغن در یک فرآیند صنعتی بسیار مناسب است. در‌این حالت، روغن سرد از داخل لوله‌های فین‌دار عبور کرده و بخار آب گرم از خارج لوله‌ها جریان می‌یابد. جریان مخالف باعث می‌شود که اختلاف دما در طول مبدل حداکثر شده و انتقال حرارت بهینه شود. برای کسب اطلاعات بیشر درباره چیلر خنک کن روغن به صفحه مبدل حرارتی خنک کننده روغن مراجعه نمایید.
بیشتر بخوانید: کاربرد مبدل در مورخانه استخر
| انواع مبدل حرارتی صفحه‌ای: جنس واشرهای این مبدل‌ها می‌توانند از جنس‌های مختلفی مانند پلاستیک‌های فلوئورکربنی، فلز و... باشند. صفحات نیز می‌توانند صاف یا موج‌دار باشند و کانال‌های جریان نیز می‌توانند موازی یا مخالف باشند.
به عنوان مثال: یک مبدل حرارتی صفحه‌ای با صفحات موج‌دار و جریان مخالف برای خنک کردن آب در یک سیستم تهویه مطبوع مناسب است. در این مبدل، آب گرم از یک طرف صفحات و هوای سرد از طرف دیگر صفحات عبور می‌کند. صفحات موج‌دار سطح تماس بین آب و هوا را افزایش داده و انتقال حرارت را بهبود می‌بخشند.
مطلب پیشنهادی: کاربرد مبدل حرارتی در سیستم تهویه مطبوع
مقایسه مبدل صفحه‌ای با پوسته لوله از لحاظ نوع انتقال حرارت
| انتقال حرارت در مبدل حرارتی پوسته و لوله: انتقال حرارت عمدتاً به صورت همرفت اجباری بین سیال داخل لوله‌ها و دیواره لوله‌ها و همچنین بین سیال در پوسته و دیواره لوله‌ها صورت می‌گیرد.
| انتقال حرارت در اکسچنجر حرارتی صفحه‌ای: انتقال حرارت به صورت ترکیبی از هدایت از طریق صفحات و همرفت اجباری صورت می‌گیرد. به دلیل سطح تماس زیاد صفحات، نرخ انتقال حرارت در‌این نوع مبدل‌ها معمولاً بالاتر است.
مقایسه مبدل صفحه‌ای با پوسته لوله از لحاظ تعمیر و نگهداری
| تعمیر و نگهداری اکسچنجر پوسته و لوله: این نوع مبدل‌ها به دلیل ساختار و طراحی پیچیده‌تر، تعمیرات و نگهداری دشوارتری دارند. تمیز کردن لوله‌ها و پوسته اغلب نیاز به جداسازی بخش‌های مختلف مبدل و استفاده از تجهیزات تخصصی دارد. همچنین، احتمال انسداد لوله‌ها و تشکیل رسوب در آن‌ها بیشتر است که می‌تواند به کاهش بازدهی و افزایش فشار افت منجر شود. علاوه بر‌این، تعویض لوله‌های آسیب‌دیده در‌این مبدل‌ها کاری زمان‌بر و پرهزینه است.
| تعمیر و نگهداری مبدل حرارتی صفحه‌ای: به دلیل ساختار ساده‌تر، تعمیرات و نگهداری آسان‌تری دارند. صفحات‌این مبدل‌ها را می‌توان به راحتی از هم جدا کرده و تمیز کرد. همچنین، احتمال تشکیل رسوب در صفحات کمتر است و در صورت نیاز می‌توان صفحات آسیب‌دیده را به راحتی تعویض کرد. با‌این حال، واشرهای بین صفحات ممکن است در اثر استفاده طولانی‌مدت فرسوده شده و نشتی پیدا کنند و نیاز به تعویض داشته باشند که می‌تواند باعث کاهش بازدهی و آلودگی سیالات شود.
تفاوت قیمت مبدل صفحه‌ای با پوسته لوله
| قیمت مبدل حرارتی پوسته و لوله: به طور کلی ساختار پیچیده‌تری نسبت به مبدل‌های صفحه‌ای دارد.این پیچیدگی در ساخت، نیاز به نیروی کار متخصص‌تر و مواد اولیه با کیفیت‌تر را به همراه دارد. از طرف دیگر، مبدل‌های پوسته و لوله قابلیت تحمل فشار و دمای بالاتری دارند و در صنایع سنگین مانند نفت و گاز کاربرد گسترده‌ای دارند.این ویژگی‌ها باعث می‌شود قیمت‌این نوع مبدل‌ها به طور معمول بالاتر از مبدل‌های صفحه‌ای باشد.
| قیمت مبدل حرارتی صفحه‌ای: مبدل حرارتی صفحه‌ای ساختار ساده‌تری دارد و از صفحات فلزی موج‌دار تشکیل شده است.این ساختار ساده باعث کاهش هزینه‌های تولید می‌شود. همچنین، مبدل‌های صفحه‌ای به دلیل سطح تماس زیاد صفحات، بازدهی حرارتی بالایی دارند. با‌این حال،این نوع مبدل‌ها معمولاً برای سیالات با فشار و دمای پایین مناسب‌تر هستند و در صنایع غذایی، دارویی و شیمیایی کاربرد بیشتری دارند.
کدام مبدل حرارتی را بخریم؟ پوسته لوله یا صفحه ای؟
شاید از خود بپرسید با توجه به مزایا و معایب هر کدام از مبدل‌های حرارتی پوسته لوله و صفحه‌ای که در بالا ذکر شد، کدام مبدل حرارتی را برای موتورخانه خود بخریم؟
انتخاب بین مبدل حرارتی پوسته و لوله و صفحه‌ای، به متعددی بستگی دارد. از جمله موارد مهم شامل:
- نوع سیال: تمیز یا کثیف، ویسکوزیته بالا یا پایین
- فشار و دما: محدوده کاری فشار و دمای سیال
- بازده: میزان انتقال حرارت مورد نیاز
- فضای موجود: ابعاد و محدودیت‌های نصب
- هزینه: هزینه اولیه، نگهداری و تعمیرات
با در نظر گرفتن‌این عوامل و مشورت با متخصصان، می‌توانید بهترین نوع مبدل حرارتی را برای پروژه خود انتخاب کنید. برای تصمیم‌گیری بهتر، با توجه به شرایط شرکت و محصولات خود، از مشاوره متخصصان شرکت آرکاتجهیز صدر استفاده کنید. جهت برقرار ارتباط به صفحه تماس با ما مراجعه نمایید.
